Der U-Wert eines Aufbaus, Schicht für Schicht.

Schichten von innen nach außen eingeben, mit Dicke und Wärmeleitfähigkeit. Heraus kommen die Einzelwiderstände, der Gesamtwiderstand und der U-Wert - nachvollziehbar Zeile für Zeile, nicht als eine Zahl.

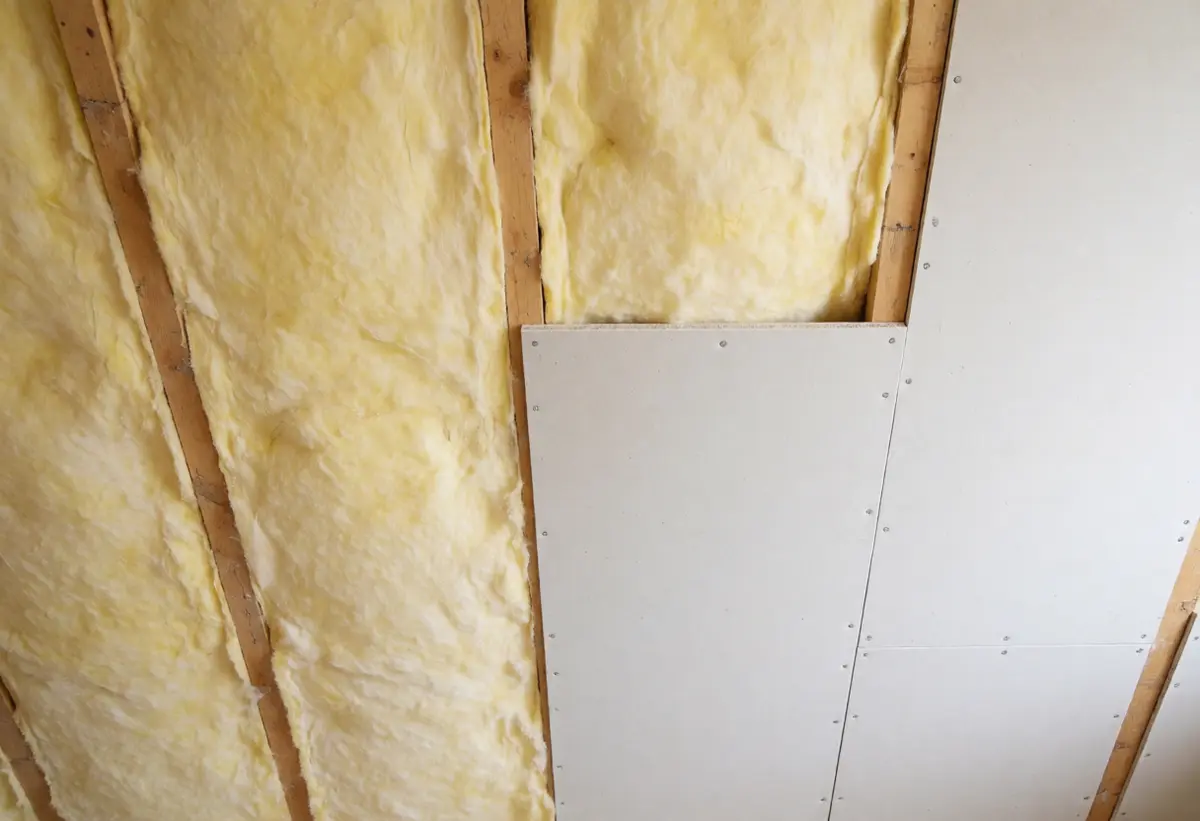

Mineralwolle zwischen den Sparren, halb mit Gipskartonplatten beplankt

Ein gedämmtes Dach

Gipskarton innen, 240 Millimeter Zwischensparrendämmung, Schalung außen.

Aufruf und Ergebnis

carpentry u-value --layer "Gipskarton:12.5:0.130" \
                  --layer "Zwischensparrendämmung:240:0.035" \
                  --layer "Schalung:22:0.130" --component roof

Schichtaufbau von innen nach außen:
  Gipskarton                    12.5 mm  λ  0.130  R  0.0962
  Zwischensparrendämmung       240.0 mm  λ  0.035  R  6.8571
  Schalung                      22.0 mm  λ  0.130  R  0.1692

  Wärmeübergang innen:         0.1000
  Schichten zusammen:          7.1225
  Wärmeübergang außen:         0.0400
  Gesamtwiderstand:            7.2625 m²K/W

  U-Wert: 0.1377 W/(m²K)

Jede Schicht steht einzeln da. Sie sehen sofort, welche Schicht den U-Wert macht und welche fast nichts beiträgt - hier trägt die Dämmung 6,86 von 7,26, Gipskarton und Schalung zusammen keine halbe Einheit. Das ist das Argument, wenn ein Bauherr an der Dämmstärke sparen will.

Baustoffe ohne Nachschlagen

Statt den Lambda-Wert aus dem Datenblatt zu suchen, geben Sie den Baustoff an. Schwerpunkt Lehmbau, weil dort im Bestand am häufigsten gerechnet wird.

Auszug. Bei Lehmbaustoffen sind die Werte Erfahrungswerte und keine Datenblattwerte - für den Überschlag reicht das, für einen Nachweis gehört der Wert des Herstellers hinein.
Baustoff	wofür	Bauteil
Kalkschlämmputz	Innenputz im Bestand	Wand
Strohlehmziegel	Ausfachung Fachwerk	Wand
Lehmputz	Oberputz innen	Wand
Mineralwolle WLG 035	Zwischensparrendämmung	Dach

Die Zahl, die die Wärmebildkamera zeigt

Auf Wunsch rechnet das Programm zusätzlich die Wandtemperatur bei Frost nach DIN EN ISO 13788 - und warnt, wenn der Aufbau ins Schimmelrisiko läuft.

Das ist der Punkt, an dem ein U-Wert für einen Betrieb praktisch wird: nicht die Kennzahl auf dem Papier, sondern die Temperatur an der Wand, die Sie mit der Kamera nachmessen und dem Kunden zeigen können.

Aufbau eingebenSchichten von innen nach außen, jeweils Dicke in Millimetern und Wärmeleitfähigkeit - oder ein Schlüssel aus dem Baustoffkatalog.
Bauteil wählenWand oder Dach - das setzt die passenden Übergangswiderstände von selbst, Sie müssen sie nicht kennen.
Winterszenario dazuschaltenLiefert die Wandtemperatur bei Frost und warnt, wenn der Aufbau ins Schimmelrisiko läuft. Der Wert, den Sie mit der Kamera nachmessen können.
Ergebnis zum BauherrnEine Zahl je Aufbau, nebeneinander gestellt. Damit lässt sich entscheiden, statt zu diskutieren.

Ihre Aufbauten hinterlegt

Die drei oder vier Aufbauten, die Sie ohnehin immer bauen, bekommen einen Namen. Danach ist es ein Aufruf statt einer Eingabe.
